FBD低噪高效型壓入式對旋軸流局部通風機

　　公司研發、生產的該系列局部通風機從葉型設計（主動降噪）和消音器設計（被動降噪）兩方面入手，已經成功解決了困擾風機行業幾十年的技術難題——噪聲大，屬國內獨家。比國內同型號風機能降低20分貝以上，基本能保證絕對噪音值在85分貝甚至80分貝以下，為井下工人的職業健康提供保障。同時還具有方便更換消音棉的特點。　　結構示意圖 ? 　　性能參數指標 局部通風機機號轉速 r/min 風量 m3/min 全壓 Pa 最高全壓效率% 國內同類產品A聲級噪聲dB 本產品A聲級噪聲dB FBDNo5.6/2×11 2930 360-240 700-4000 ≥80 98 70 FBDNo6.0/2×15 2930 400-250 710-4700 ≥80 98 72 FBDNo6.0/ 2×18.5 2930 410-290 950-4800 ≥80 99 73 FBDNo6.0/2×22 2940 500-280 600-5800 ≥80 100 73 FBDNo6.3/ 2×30 2950 630-410 1200-6000 ≥80 103 75 FBDNo6.7/ 2×37 2950 740-410 1000-6300 ≥80 103 76 FBDNo7.1/2×45 2970 820-540 1400-7000 ≥80 104 77 FBDNo8.0/2×45 2970 900-610 1450-7300 ≥80 104 79 FBDNo8.0/2×55 2970 1000-650 1500-7800 ≥80 105 79 FBDNo8.0/2×75 2970 1000-680 1600-8200 ≥80 105 80 　　注：該系列通風機其余特點及安裝、使用、維護等均與對旋局部通風機一樣。

0.0 元 ~~0.0 元~~

壓入式局部通風機

產品描述

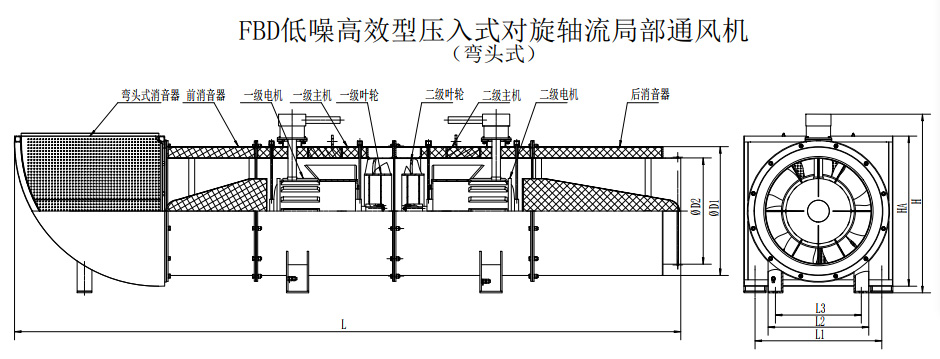

　　結構示意圖

　　性能參數指標

局部通風機機號	轉速 r/min	風量 m3/min	全壓 Pa	最高全壓效率%	國內同類產品A聲級噪聲dB	本產品A聲級噪聲dB
FBDNo5.6/2×11	2930	360-240	700-4000	≥85	98	70
FBDNo6.0/2×15	2930	400-250	710-4700	≥85	98	72
FBDNo6.0/ 2×18.5	2930	410-290	950-4800	≥85	99	73
FBDNo6.0/2×22	2940	500-280	600-5800	≥85	100	73
FBDNo6.3/ 2×30	2950	630-410	1200-6000	≥85	103	75
FBDNo6.7/ 2×37	2950	750-410	1000-6300	≥85	103	76
FBDNo7.1/2×45	2970	840-540	1400-7000	≥85	104	77
FBDNo8.0/2×45	2970	910-610	1450-7300	≥85	104	79
FBDNo8.0/2×55	2970	1050-650	1500-7800	≥85	105	79
FBDNo8.0/2×75	2970	1200-680	1600-8200	≥85	105	80

　　注：該系列通風機其余特點及安裝、使用、維護等均與對旋局部通風機一樣。
